新版的GB/T20878-2024《不銹鋼 牌號及化學成分》于2024年7月24日發布，將于2025年2月1日實施。

   在該標準的附錄A中，規定了不銹鋼牌號和統一數字代號的表示方法：

附錄A

(規范性)

不銹鋼牌號和統一數字代號的表示方法

A.1 不銹鋼牌號的表示方法

       碳含量不大于0.030%,鉻含量為20.00%~22.00%，含量為23.50%~25.50%，鉬含量為6.00%~7.00%、氨含量為0.18%~0.25%的不銹鋼，其中碳含量以022表示；鉻含量平均值為21%，鎳含量平均值為24.5%修約為24%，鉬含量平均值為6.5%修約為6%，氨含平均值為0.22%(不標明含量)，則其牌號表示為022Ni24Cr21Mo6N，而不是022Cr21Ni25Mo7N。

       示例 3:

       05Cr21Ni10Mn3Cu2Mo2N中銅含量和鉬含量相同，則按英文字母順序銅元素排在鉬元素之前。

        示例 4:

        022Cr18NbTi-1與022Cr18NbTi。

A.2  不銹鋼牌號的統一數字代號表示方法

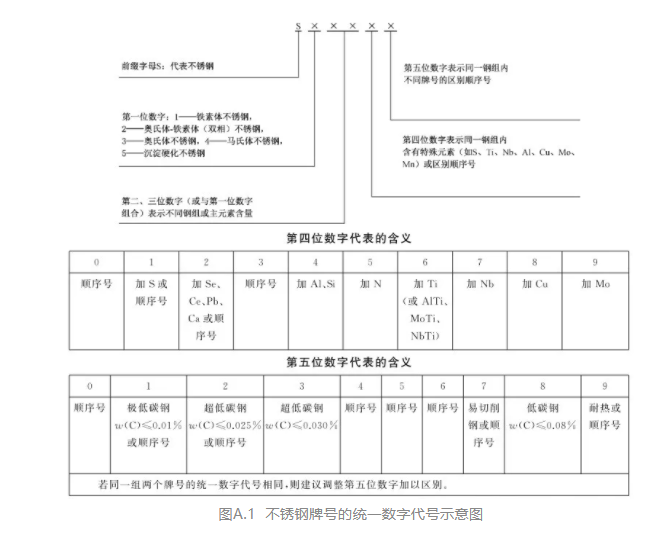

A.2.1  不銹鋼牌號的統一數字代號ISC(lron and steel code)采用英文字母符號“S”作前級(“Stainless”的首字母)，后接五位阿拉伯數字，其編號規則見圖A.1。

A.2.2  鐵素體不銹鋼 S1× × × × , 第二、 三位數字表示鉻含量的平均含量(以 百分之幾計), 第四位表示鋼中含有特殊元素(見示例 1 ), 第五位數字表示鋼類或同一鋼組內牌號的順序號(見示例 2 )。

      示例 1 :

    019Cr18MoTi , 統一數字代號 ISC 為 S11862 , 其中第一位數字 1 代表鐵素體不銹鋼， 第二、三位數字 18 表示鉻的平均含量，第四位數字 6 表示加 Ti , 第五位數字 2 表示超低碳鋼(碳含量不大于 0.025% )。

      示例 2 :

     022Cr11Ti 和 022Cr11NiNbTi 兩個牌號的統一數字代號 ISC 均為 S11163 , 為了 區分將 022Cr11NiNbTi 第五位數字由 3 改為 4， 即 022Cr11NiNbTi 牌號的統一數字代號 ISC 為 S11164 。

A.2.3  奧氏體-鐵素體(雙相) 不銹鋼 S2× × × × , 前四位數字借用美國 AISI 或 UNS 體系中四位數字(見示例 1 和示例 2 )；否則，第二、三位數字表示鉻的平均含量(以百分之幾計)，第四位數字表示鋼中含有特殊元素[但加錳鋼用錳的平均含量(以百分之幾計), 見示例 3 ]，第五位數字表示鋼類或同一鋼組內牌號的順序號(見示例 4 )。

      示例 1 :

     022Cr23Ni4MoCuN , 統一數字代號為 S23043 , 其中前四位數字 2304 借用美國 AISI 體系 2304 的四 位數字, 第五位數字 3 表示超低碳鋼(碳含量不大于 0.030% ) 。

     示例 2 :

    022Cr25Ni7Mo4CuN , 統一數字代號為 S25203 , 其中前四位數字 2520 借用美國 UNS 體系 S32520 中后四位數字，第五位數字 3 表示超低碳鋼(碳含量不大于 0.030% ) 。

     示例 3 :

      022Cr21Mn3Ni3Mo2N , 統一數字代號 ISC 為 S22133，其中第一位數字 2 代表奧氏體-鐵素體(雙相) 不銹鋼，第二、三位數字 21 表示鉻的平均含量，第四位數字 3 表示錳的平均含量， 第五位數字 3 表示超低碳鋼(碳含量不大于 0.030% )。

     示例 4 :

     12Cr21Ni5Ti，統一數字代號 ISC 為 S22160，其中第一位數字 2 代表奧氏體-鐵素體(雙相)不銹鋼，第二、三位數字 21表示鉻的平均含量， 第四位數字 6 表示加鈦，第五位數字 0 表示順序號。

A.2.4   奧氏體不銹鋼 S3× × × × , 第一、二、三位數字作為鋼組，借用美國 AISI 或 UNS 體系的三位數字；第四位表示鋼中含有特殊元素， 第五位數字表示鋼類或同一鋼組內 牌號的順序號， 見示例 1 ；但某些牌號的后四位數字是借用美國 AISI 或 UNS 體系中后四位數字(見示例 2 )。對于 Cr-Mn-Ni 或 Cr-Mn-Ni-N 不銹鋼，則以 35× 作為鋼組(見示例 3 )，第三位數字 × 代表含義如下: 0 ———空位或順序號；1 ———低鉻系列(鉻含量上限一般不大于 16.5% )；2 ———低鎳系 列(對應于美國 AISI 或 UNS 體系 中 204 系列)；3 ———錳含量約為 5%~8% (對應于美國AISI 或 UNS 體系中 201 系列)；4 ———錳含量約為 7%~10% 系列(對應于美國 AISI 或 UNS 體系中 202 系列)；5 ———錳含量約為 10%~13% (錳含量高于美國AISI 或 UNS 體系中 202 系列)；6 ———鎳含量低于美國 AISI 或 UNS 體系中 202 系列；7 ———高鉻高鎳系列；8 ———加鉬鋼系列；9 ———空位或順序號。

       示例 1 :

      06Cr19Ni10 ，統一數字代號 ISC 為 S30408 , 其中第一位數字 3 代表奧氏體不銹鋼, 第一、 二、 三位數字 304 表示鋼組(對應于 AISI 的 304 ) , 第四位數字 0 表示順序號, 第五位數字 8 表示低碳鋼(碳含量不大于 0.08% ) 。

       示例 2 :

      022Ni25Cr21Mo7N，統一數字代號 ISC 為 S38367，其中 第一位數字 3 代表奧氏體不銹鋼，后面四 位數字 8367 借用UNS 的 N08367 中后四位數字。

      示例 3 :

      12Cr17Mn6Ni5N，統一數字代號 ISC 為 S35350，其中 353 代表 Cr-Mn-Ni-N 鋼組，其中 第三位數字 3 表示錳含量約為 5%~8% (對應于 AISI201 )，第四位數字 5 表示加氮，第五位數字 0 為順序號。

A.2.5   馬氏體不銹鋼 S4× × × × ， 第一、二、三位數字作為鋼組，借用美國 AISI 和 UNS 體系的三位數字編排；第四位表示鋼中含有特殊元素， 第五位數字表示鋼類或同一鋼組內 牌號的順序號，見示例 1 和示例 2 。

       示例 1 :

       Y12Cr13，統一數字代號 ISC 為 S41617，其中第一位數字 4 代表馬氏體不銹鋼，第一、二、三位數字 416 表示鋼組(對應于 AISI 的 416 )，第四數字 1 表示順序號， 第五位數字 7 表示易切削鋼。

       示例 2 :

      13Cr13Mo，統一數字代號 ISC 為 S41092 , 其中第一位數字 4 代表馬氏體不銹鋼， 第 一、二、三位數字 410 表示鋼組(借用 AISI 的 410 )，第四數字 9 表示添加鉬，第五位數字 2表示順序號。

A.2.6   沉淀硬化不銹鋼 S5× × × × ，第二、三、四、五位數字按 Cr-Ni 二元素及其含量編號，其中第二、三位數字表示鉻的平均含量(以百分之幾計)，第四、五位數字表示鎳的平均含量(以 百分之幾計)，見示例1；或第四位數字表示鎳的平均含量(以百分之幾計), 第五位數字表示同一鋼組內 不同牌號的區別順序號， 見示例 2 。

       示例 1 :

      06Ni25Cr15Ti2MoAlVB , 統一數字代號 ISC 為 S51525 , 其中第一位數字 5 代表沉淀硬化不銹鋼, 第二、三位數字 15表示鉻的平均含量, 第四、五位數字 25 表示鎳的平均含量。

       示例 2 :

      05Cr15Ni5Cu4Nb , 統一數字代號 ISC 為 S51550 , 其中第一位數字 5 代表沉淀硬化不銹鋼，第二、三位數字 15 表示鉻的平均含量，第四位數字 5 表示鎳的平均含量，第五位數字 0 表示順序號。
