全氬弧焊與氬弧焊打底在工藝上沒什么區(qū)別，全氬弧焊適用于薄壁小管徑管道（一般DN60及以下、壁厚4mm)以下，目的保證焊縫根部質(zhì)量外觀成形好。

當(dāng)管徑較大、壁厚較厚時應(yīng)采用氬弧焊打底手工焊蓋面，用手工焊蓋面的目的是管徑大用手工焊可以保證外觀質(zhì)量且工效高于氬弧焊，成本低于氬弧焊。

氬弧焊打底焊接工藝在鍋爐的水冷壁、過熱器、省煤器等焊接中，接頭質(zhì)量優(yōu)良，經(jīng)射線探傷，焊縫級別均在Ⅱ級以上。

氬弧焊打底優(yōu)點(diǎn)

(1)質(zhì)量好

只要選擇合適的焊絲、焊接工藝參數(shù)和良好的氣體保護(hù)就能使根部得到良好的熔透性，而且透度均勻，表面光滑、整齊。不存在一般焊條電弧焊時容易產(chǎn)生的焊瘤、未焊透、凹陷、氣孔和夾渣等缺陷。

(2)效率高

在管道的第一層焊接中，手工氬弧焊為連弧焊。而焊條電弧焊為斷弧焊，因此手工氬弧焊可提高效率2~4倍。因氬弧焊不會產(chǎn)生焊渣，故無需清理熔渣和修理焊道，則速度提高更快。在第二層電弧焊蓋面時，平滑整齊的氬弧焊打底層非常利于電弧焊蓋面，能保證層間良好地熔合，尤其在小直徑管的焊接中，效率更顯著。

(3)易掌握

手工電弧焊根部焊縫的焊接，必須由經(jīng)驗(yàn)豐富且較高技術(shù)水平的焊工來擔(dān)任。采用手工氬弧焊打底，一般從事焊接工作的工人經(jīng)較短時間的練習(xí)，基本上均能掌握。

(4)變形小

氬弧焊打底時熱影響區(qū)要小得多，故焊接接頭變形量小，殘余應(yīng)力也小。

工藝簡介

(1)焊接實(shí)例

省煤器、蒸發(fā)段管束、水冷壁及低溫過熱器用材為20號鋼，高溫過熱器管為12Cr1MoV。

(2)焊前準(zhǔn)備

焊接前，管口應(yīng)做30°的坡口，管端內(nèi)外15mm范圍內(nèi)應(yīng)打磨出金屬本色。管道對口間隙為1~3mm。實(shí)際對口間隙過大時，需先在管道坡口一側(cè)堆焊過渡層。搭建臨時避風(fēng)設(shè)施，嚴(yán)格控制焊接作業(yè)處的風(fēng)速，因風(fēng)速超過一定范圍，極易產(chǎn)生氣孔。

(3)操作

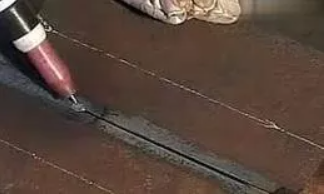

使用手工鎢極氬弧焊機(jī)，焊機(jī)本身裝有高頻引弧裝置，可采用高頻引弧。熄弧與焊條電弧焊不同，如熄弧過快，則易產(chǎn)生弧坑裂紋，所以操作時要將熔池引向邊緣或母材較厚處，然后逐漸縮小熔池慢慢熄弧，最后關(guān)閉保護(hù)氣體。

對于壁厚3~4mm的20號鋼管材，填充材料可用TIGJ50（對12Cr1 MoV，可用08CrMoV ），鎢極棒直徑2mm，焊接電流75~100A，電弧電壓12~14V，保護(hù)氣體流量8~10L/min，電源種類為直流正接。
